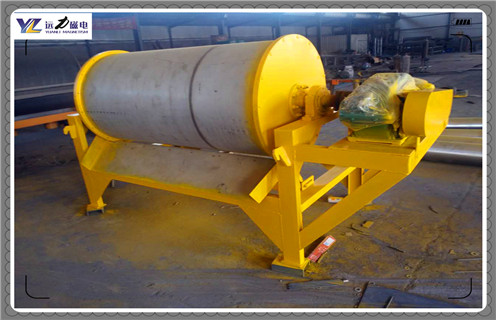

永磁磁選機磁極材料的選擇詳解_能用多長時間_工作原理型號_永磁磁選機磁極材料的選擇詳解磁場分布圖，目前我國制造使用的永磁磁選機多用用磁鐵制造磁選機所用的磁極，目前生產(chǎn)的主要有兩種材料做成的。一種是鍶鐵氧體，分子式為(SrO2nFe2O3)，另一種是鋇鐵氧體，分予式為(BaO2nFe2O3)，同時也生產(chǎn)鍶鉛鐵氧體永久磁鐵。這些磁性材料：具有性能好，價格便宜，原料來源廣，制造工藝簡單等優(yōu)點。

一、永磁磁選機磁極材料的選擇詳解_能用多長時間_工作原理型號_永磁磁選機磁極材料的選擇詳解磁場分布圖

1、永久磁鐵一般都制成一定尺寸(例如長×寬×高=85mm×65mm×2lmm)，因而習慣上稱為永久磁塊或簡稱磁頭。磁塊的滋位能，通常用磁塊的剩磁感應(yīng)強度Br、矯頑力Hc和最大磁能積(B?H)最大來表示。我國生產(chǎn)的鍶鐵氧體和鉛鐵氧體的磁塊的性能為：Br=3600～3900高斯;Hc=2200～2700Oe;(B?H)max=(3.0～ 3.3)×106高斯?Oe，永磁磁選機主要有二種粘接磁塊方法：一是聚氨酯粘合劑甲乙組(交聯(lián)劑)，二是常溫固化法。頭一種可以直接粘接較快，后一種方法慢。

2、聚氨酯粘合劑甲乙組：(也稱為甲乙膠)

配方比側(cè)：甲組3份，乙組1份?；靵鼍鶆蚝蠹纯墒褂谩?/span>

3、常溫固化法：共有四種成分配方制成，粘接過程中須特別細心和認真。

(1)環(huán)氧樹脂100克加溫70℃。

(2)二丁脂15～20克,一起加入環(huán)氧樹脂內(nèi)使溫度降(3)三氧化二鋁15克到55～60℃。(4)乙二胺6～8克,慢慢加入前三種混合物中攪拌冷卻至35℃，無煙后再攪3鐘即可使用,該種方法一次配量不能過多，因為配方后24h之內(nèi)就會固化。粘接時磁塊必須丙酮洗滌，用膠皮木板掃磁塊。如果配好的粘接劑一鼓泡就不能使用了。
